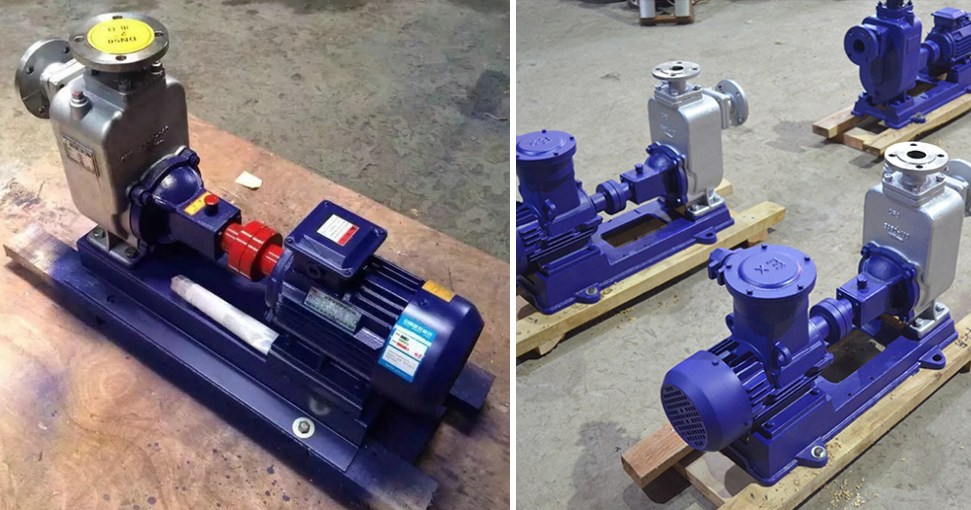

ZWP不銹鋼自吸排污泵
ZWP不銹鋼自吸排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。
|
|
|
|
|

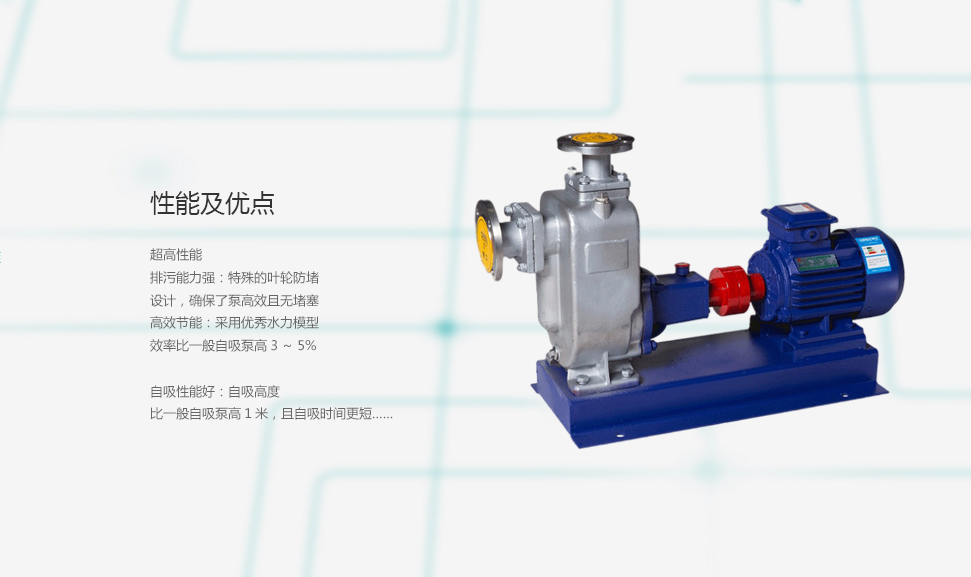

ZWP不銹鋼自吸排污泵產品特點
|
|
|
|
|
|
|
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
|
|
ZWP不銹鋼自吸排污泵產品用途
|
|
|
|
ZW系列無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
|
|
|
|
|
|
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、介質重度不超過1240千克/m3.
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍.
|
|
ZWP不銹鋼自吸排污泵結構及工作原理
|
|
ZW系列自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
|
|
|
ZWP不銹鋼自吸排污泵起動前的準備與運行
|
1、檢查泵底座、軸承器、軸承座等連接部位的堅固件有否松動？如有松動應固緊。
2、用手轉動聯軸器是否有卡逞或異聲等現象？
3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
4、接上電源試轉一下，人電機端看，為順時針轉向。（嚴禁反轉）
5、開機工作，觀摩泵運行是否正常？若有異常現象，應找出原因，加以排除。
|
故障
|
原因
|
排除方法
|
|
泵不出水
|
1、泵體內未加儲液或儲液不足
2、吸入管路漏氣
3、電壓過低
4、吸程太高或及吸入管路太長
5、機械密封泄漏過大
|
1、加足
2、消除管路漏氣現象
3、調整電壓
4、降低吸程或縮短管路
5、修理或更換
|
|
泵出水不足
|
1、因使用不當，葉輪流道或吸入管路被堵塞
2、葉輪磨損嚴重
3、功率不足轉速太低
|
1、消除堵塞物
2、更換葉輪
3、調整至額定轉速
|
|
泵噪音、振動過大
|
1、底腳不穩
2、軸承磨損嚴重
3、泵與電機主軸不同軸
|
1、加固
2、更換軸承
3、調整同軸度
|
|
軸承溫度過高
|
1、潤滑指變質或干燥
2、軸承損壞
|
1、更換潤滑脂
2、更換
|
|
泵泄漏
|
1、聯接螺栓松動
2、密封件磨損
|
1、固緊
2、更換
|
|
|
|
|
型號
|
流量
|
揚程
|
電機功率
|
轉速
|
效率
|
(NPSH)必需蝕余量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(%)
|
(M)
|
|
ZW25-8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2
|
|
ZW32-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
|
ZW40-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
|
ZW40-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
|
ZW50-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
|
ZW50-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
|
ZW50-18-22
|
18
|
22
|
3
|
2900
|
48
|
2.5
|
|
ZW50-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
|
ZW65-30-18
|
30
|
18
|
4
|
2900
|
45
|
2.5
|
|
ZW65-20-30
|
20
|
30
|
5.5
|
2900
|
45
|
2.5
|
|
ZW65-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
|
ZW80-40-16
|
40
|
16
|
4
|
1450
|
50
|
3
|
|
ZW80-65-25
|
65
|
25
|
7.5
|
2900
|
50
|
3
|
|
ZW80-80-35
|
80
|
35
|
15
|
2900
|
45
|
3
|
|
ZW80-50-60
|
50
|
60
|
22
|
2900
|
55
|
3
|
|
ZW80-80-45
|
80
|
45
|
22
|
2900
|
55
|
3
|
|
ZW100-80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4
|
|
ZW100-100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4
|
|
ZW100-100-20
|
100
|
20
|
11
|
1450
|
53
|
4
|
|
ZW100-100-30
|
100
|
30
|
22
|
2900
|
53
|
4
|
|
ZW100-80-45
|
80
|
45
|
30
|
2900
|
55
|
4
|
|
ZW100-80-60
|
80
|
60
|
37
|
290
|
53
|
4
|
|
ZW100-80-80
|
80
|
80
|
45
|
2900
|
50
|
4
|
|
ZW125-120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
|
ZW150-200-15
|
200
|
15
|
15
|
1450
|
60
|
5
|
|
ZW150-200-20
|
200
|
20
|
22
|
1450
|
60
|
5
|
|
ZW150-200-28
|
200
|
28
|
30
|
1450
|
65
|
5
|
|
ZW150-400-25
|
400
|
25
|
55
|
1450
|
45
|
5
|
|
ZW150-180-40
|
180
|
40
|
55
|
1450
|
65
|
5
|
|
型號
|
流量
|
揚程
|
電機功率
|
轉速
|
效率
|
(NPSH)必需蝕余量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(%)
|
(M)
|
|
ZW200-280-12
|
280
|
12
|
22
|
1450
|
62
|
5
|
|
ZW200-300-18
|
300
|
18
|
37
|
1450
|
59
|
5
|
|
ZW200-300-25
|
300
|
25
|
45
|
1450
|
55
|
5
|
|
ZW200-280-28
|
280
|
28
|
55
|
1450
|
61
|
5
|
|
ZW250-400-22
|
400
|
22
|
55
|
1450
|
65
|
5
|
|
ZW300-800-14
|
800
|
14
|
55
|
1450
|
61
|
5
|
|
|
|
